水泥庫底卸料裝置

技術要求：
１、電控氣動開關閥用于庫底卸料的有 Ⅰ 型和 Ⅱ 型兩種型式，本圖先用 Ⅰ 型兩套、 Ⅱ 型一套，根據布置需要可自行選用。

　２、電動流量控制閥有 Ⅰ 型和 Ⅱ 型兩種型式，本圖選用 Ⅰ 型兩套、 Ⅱ 型一套，根據布置需要可自行選用。

３、圖布置三個卸料口，如果用戶需要二個或一具卸料口時，應將分料箱的二個或一個出口用法蘭蓋堵住。

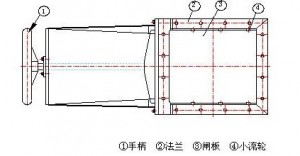

（ 1 ）庫底閘門

用于 B250 、 B300 、 B400 、 B500 庫底卸料裝置，本閥與庫底底座相聯接。

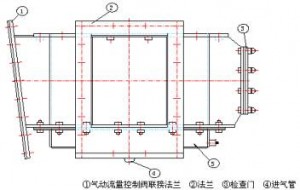

2 ）分料箱

用于 B250 、 B300 、 B400 、 B500 庫底卸料裝置，本箱與庫底閘門相聯接，分料口和氣動流量控制閥相聯接。

（ 3 ）下料溜子

用于 B250 、 B300 、 B400 、 B500 庫底卸料裝置，與電動流量控制閥相聯接。

（ 4 ）氣動開關閥

氣動開關閥主要在粉狀物料流量控制系統中作開關用。通常與流量控制閥串聯配套作用。氣動開關閥是以氣缸為動力實現開關作用。

（ 5 ）電動流量閥

電動流量控制閥主閥與開關閥完全相同，只是驅動裝置不同，流量控制閥的驅動裝置是可調節的電動執行器。電動流量控制閥與氣動開關閥串聯使用。
