曲管壓力平衡型膨脹節
曲管壓力平衡型膨脹節
.jpg)

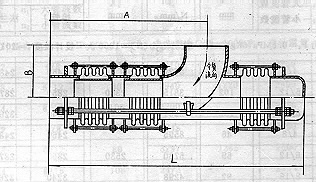

一.結構簡圖
.jpg)
曲管壓力平衡型膨脹節
二、產品代號標注：
曲管壓力平衡型膨脹節SGE ·QPH （SK）·Pd / DN×(nt+np)-J（F）
SGE:本公司膨脹節代號；QPH:曲管壓力平衡型；SK:S雙層 K鎧裝環（結構型式）；
Pd:設計壓力（kgf/cm2）；DN:公稱通徑（mm）；
（nt+np）:波數（nt通道端波數和 np平衡端波數）；J(F):聯接型式（J接管，F法蘭）
三、產品結構特點：
此類膨脹節的前部(通道端)有兩個工作波紋管,可以吸收來自彎管段產生的橫向位移;后部(平衡端)有一個平衡波紋管,它可以吸收來自直管段的軸向位移.當彎管段產生橫向位移時,大拉桿上球螺母繞球面墊圈轉動,同時大拉桿承受內壓的推力,因此該膨脹節常用于泵、罐、壓縮機、汽輪機出口處，以減少對上述設備的作用力。 四、安裝使用注意事項：
1.內襯筒方向應與介質流向一致(膨脹節上有流向標志);
2.現場安裝完后,須拆除小拉桿;
3.為了減少支座受力,產品在安裝時可進行”預變形”.軸向即可預拉或預壓;橫向即進行冷緊,冷緊是取實際補償量的一半即1/2Y,在橫向變形的反方向進行冷緊。
|
公稱 通徑 DN mm |
通道端波數 nt |
平衡端波數 np |
補償量 mm |
軸向單波剛度 Kx0 N/mm |
橫向總剛度 Ky N/mm |
尺寸 mm |
產品長度L mm |
產品 類型 |
||||
|
軸向 X0 |
橫向 Y0 |
A |
B |
|||||||||
|
聯接型式 |
||||||||||||
|
接管J |
法蘭F |
|||||||||||
|
設計壓力Pd=0.2Mpa(2kgf/cm2)疲勞壽命N=105次 設計溫度 t=20℃ 工作溫度≤150℃ |
||||||||||||
|
1000 |
8 （4+4） |
6 |
30 |
30 |
1393 |
71 |
3090 |
1020 |
4790 |
4802 |
QPHS |
|
|
1100 |
1490 |
91 |
3190 |
1120 |
4965 |
4977 |
||||||
|
1200 |
1594 |
114 |
3290 |
1220 |
5140 |
5152 |
||||||
|
1300 |
1700 |
142 |
3390 |
1320 |
5315 |
5327 |
||||||
|
1400 |
10（5+5） |
7 |
1807 |
101 |
3780 |
1420 |
5870 |
5882 |
||||
|
1500 |
1590 |
102 |
3880 |
1520 |
6045 |
6057 |
||||||
|
1600 |
1682 |
94 |
4180 |
1620 |
6436 |
6448 |
||||||
|
1700 |
1774 |
111 |
4340 |
1720 |
6761 |
6773 |
||||||
|
1800 |
1867 |
130 |
4440 |
1820 |
6936 |
6948 |
||||||
|
1900 |
1960 |
151 |
4540 |
1920 |
7111 |
7123 |
||||||
|
2000 |
2858 |
243 |
4640 |
2020 |
7286 |
7298 |
||||||
|
設計壓力Pd=0.6Mpa(6kgf/cm2)疲勞壽命N=105次 設計溫度 t=20℃ 工作溫度≤150℃ |
||||||||||||
|
700 |
8 （4+4） |
6 |
20 |
20 |
2651 |
154 |
2288 |
700 |
3765 |
3777 |
QPHSK |
|
|
800 |
2811 |
208 |
2388 |
800 |
3940 |
3952 |
||||||
|
900 |
2974 |
176 |
2688 |
900 |
4315 |
4327 |
||||||
|
1000 |
10（5+5） |
7 |
30 |
30 |
4106 |
236 |
2890 |
1000 |
4702 |
4714 |
||
|
1100 |
4382 |
211 |
3198 |
1100 |
5085 |
5097 |
||||||
|
1200 |
4680 |
265 |
3298 |
1200 |
5260 |
5272 |
||||||
|
1300 |
4985 |
242 |
3648 |
1300 |
5735 |
5747 |
||||||
|
1400 |
4021 |
226 |
3748 |
1400 |
5910 |
5922 |
||||||
|
1500 |
4261 |
209 |
4048 |
1500 |
6295 |
6307 |
||||||
